Kamera Kalibrasyonu

Hedefler

Bu bölümde:

• Kameraların neden olduğu bozulma türlerini öğreneceğiz
• Kameranın iç ve dış parametrelerini nasıl bulacağımızı öğreneceğiz
• Bu parametrelere dayanarak görüntüleri nasıl düzelteceğimizi öğreneceğiz

Temeller

Bazı delikli kameralar görüntülere önemli bozulmalar ekler. İki ana bozulma türü vardır: radyal bozulma ve teğetsel bozulma.

Radyal bozulma, düz çizgilerin eğri görünmesine neden olur. Görüntünün merkezinden uzaklaştıkça daha fazla radyal bozulma olur:

Radyal bozulma şu şekilde temsil edilebilir:

x_bozulmus = x(1 + k₁r² + k₂r⁴ + k₃r⁶) y_bozulmus = y(1 + k₁r² + k₂r⁴ + k₃r⁶)

Teğetsel bozulma, görüntü çekme merceği görüntüleme düzlemine tam olarak paralel hizalanmadığında ortaya çıkar:

x_bozulmus = x + [2p₁xy + p₂(r² + 2x²)] y_bozulmus = y + [p₁(r² + 2y²) + 2p₂xy]

Kısa özetle, beş bozulma katsayısını bulmamız gerekir: (k₁, k₂, p₁, p₂, k₃)

Bunlara ek olarak, odak uzunlukları (fx, fy) ve optik merkezler (cx, cy) gibi bilgileri içeren iç parametreler gereklidir. Kamera matrisi şu 3×3 matris olarak ifade edilir:

kamera_matrisi = [[fx, 0, cx],
                   [0, fy, cy],
                   [0,  0,  1]]

Kamera matrisine erişmek için iyi tanımlanmış bir desen (örneğin satranç tahtası) içeren bazı örnek görüntüler sağlamalıyız. Gerçek dünya uzayındaki koordinatlarını ve görüntüdeki koordinatlarını bildiğimiz noktalar üzerinden bozulma katsayılarını çözebiliriz. Daha iyi sonuçlar için en az 10 test deseni gereklidir.

Kod

import numpy as np
import cv2 as cv
import glob

# Sonlandırma kriterleri
criteria = (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 30, 0.001)

# Nesne noktalarını hazırla (0,0,0), (1,0,0), (2,0,0) ..., (6,5,0)
objp = np.zeros((6 * 7, 3), np.float32)
objp[:, :2] = np.mgrid[0:7, 0:6].T.reshape(-1, 2)

# Tüm görüntülerden nesne noktaları ve görüntü noktalarını saklayacak diziler
objpoints = []  # 3D gerçek dünya noktaları
imgpoints = []  # 2D görüntü düzlemi noktaları

images = glob.glob('*.jpg')

for fname in images:
    img = cv.imread(fname)
    gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

    # Satranç tahtası köşelerini bul
    ret, corners = cv.findChessboardCorners(gray, (7, 6), None)

    # Bulunursa, nesne noktaları ve görüntü noktaları ekle
    if ret == True:
        objpoints.append(objp)

        corners2 = cv.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)
        imgpoints.append(corners2)

        # Köşeleri çiz ve göster
        cv.drawChessboardCorners(img, (7, 6), corners2, ret)
        cv.imshow('img', img)
        cv.waitKey(500)

cv.destroyAllWindows()

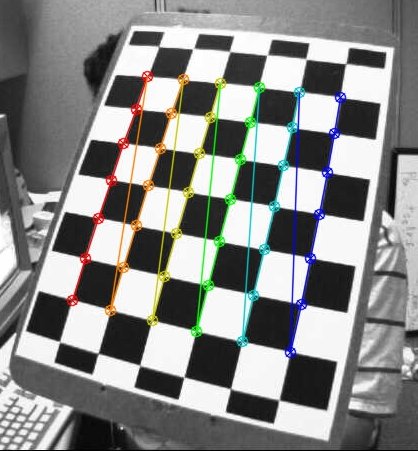

Desen üzerine çizilmiş bir görüntü:

Kalibrasyon

Nesne noktaları ve görüntü noktalarımız hazır. Kalibrasyon için kamera matrisini, bozulma katsayılarını, dönme ve öteleme vektörlerini döndüren cv.calibrateCamera() fonksiyonunu kullanırız:

ret, mtx, dist, rvecs, tvecs = cv.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

Bozulmayı Giderme

Yöntem 1: cv.undistort() kullanarak

img = cv.imread('left12.jpg')
h, w = img.shape[:2]
newcameramtx, roi = cv.getOptimalNewCameraMatrix(mtx, dist, (w, h), 1, (w, h))

# Bozulmayı gider
dst = cv.undistort(img, mtx, dist, None, newcameramtx)

# Görüntüyü kırp
x, y, w, h = roi
dst = dst[y:y + h, x:x + w]
cv.imwrite('calibresult.png', dst)

Yöntem 2: Yeniden Eşleme kullanarak

mapx, mapy = cv.initUndistortRectifyMap(mtx, dist, None, newcameramtx, (w, h), 5)
dst = cv.remap(img, mapx, mapy, cv.INTER_LINEAR)

x, y, w, h = roi
dst = dst[y:y + h, x:x + w]
cv.imwrite('calibresult.png', dst)

Her iki yöntem de aynı sonucu verir:

Tüm kenarların düz olduğunu görebilirsiniz.

Yeniden Projeksiyon Hatası

Yeniden projeksiyon hatası, bulunan parametrelerin ne kadar doğru olduğu hakkında iyi bir tahmin sağlar:

mean_error = 0
for i in range(len(objpoints)):
    imgpoints2, _ = cv.projectPoints(objpoints[i], rvecs[i], tvecs[i], mtx, dist)
    error = cv.norm(imgpoints[i], imgpoints2, cv.NORM_L2SQR) / len(imgpoints2)
    mean_error += error

print("toplam hata: {}".format(np.sqrt(mean_error / len(objpoints))))

Alıştırmalar

1. Dairesel ızgara ile kamera kalibrasyonunu deneyin.
