Harris Köşe Tespiti

Hedefler

Bu bölümde:

• Harris Köşe Tespiti’nin arkasındaki kavramları anlayacağız
• Şu fonksiyonları göreceğiz: cv.cornerHarris(), cv.cornerSubPix()

Teori

Son bölümde, görüntüdeki köşelerin tüm yönlerde yoğunluk açısından büyük varyasyon gösteren bölgeler olduğunu gördük. Bu köşeleri bulmak için ilk girişimlerden biri, 1988 yılında A Combined Corner and Edge Detector adlı makalelerinde Chris Harris & Mike Stephens tarafından yapılmıştır; şimdi Harris Köşe Dedektörü olarak adlandırılır.

Temel fikir, tüm yönlerde (u, v) kaydırma için yoğunluktaki farkı bulmaktır:

E(u,v) = Σ w(x,y) [I(x+u,y+v) - I(x,y)]²

Pencere fonksiyonu, altındaki piksellere ağırlık veren dikdörtgen veya Gauss penceresidir.

Bu fonksiyonu köşe tespiti için maksimize etmemiz gerekir. Taylor açılımı ve bazı matematiksel adımlar uygulandıktan sonra:

E(u,v) ≈ [u v] M [u; v]

burada:

M = Σ w(x,y) [[Ix² IxIy]; [IxIy Iy²]]

Burada Ix ve Iy, sırasıyla x ve y yönlerindeki görüntü türevidir.

Ardından bir pencerenin köşe içerip içermediğini belirleyen bir skor denklemi oluşturulur:

R = det(M) - k(trace(M))²

burada:

• det(M) = λ₁λ₂
• trace(M) = λ₁ + λ₂
• λ₁ ve λ₂, M’nin özdegerleridir

Özdegerlerin büyüklükleri, bir bölgenin köşe, kenar veya düz olup olmadığını belirler:

• |R| küçükse (λ₁ ve λ₂ küçük) → düz bölge
• R < 0 ise (λ₁ >> λ₂ veya tersi) → kenar
• R büyükse (λ₁ ve λ₂ büyük ve λ₁ ≈ λ₂) → köşe

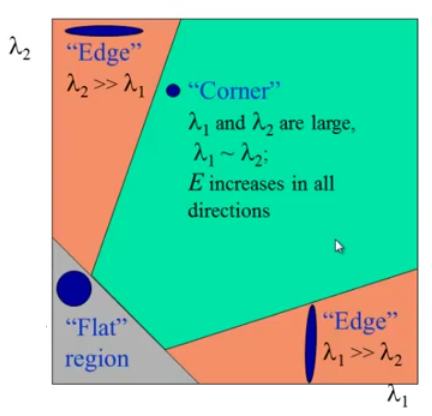

Bu güzel bir resimle gösterilebilir:

OpenCV’de Harris Köşe Dedektörü

OpenCV bu amaç için cv.cornerHarris() fonksiyonuna sahiptir. Argümanları:

• img — Giriş görüntüsü. Gri tonlamalı ve float32 tipinde olmalıdır.
• blockSize — Köşe tespiti için dikkate alınan komşuluk boyutu
• ksize — Kullanılan Sobel türevinin açıklık parametresi
• k — Harris dedektörünün serbest parametresi

Aşağıdaki örneğe bakın:

import numpy as np
import cv2 as cv

filename = 'chessboard.png'
img = cv.imread(filename)
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

gray = np.float32(gray)
dst = cv.cornerHarris(gray, 2, 3, 0.04)

# Köşeleri işaretlemek için sonuç genişletilir
dst = cv.dilate(dst, None)

# Optimal değer için eşik, görüntüye göre değişebilir
img[dst > 0.01 * dst.max()] = [0, 0, 255]

cv.imshow('dst', img)
if cv.waitKey(0) & 0xff == 27:
    cv.destroyAllWindows()

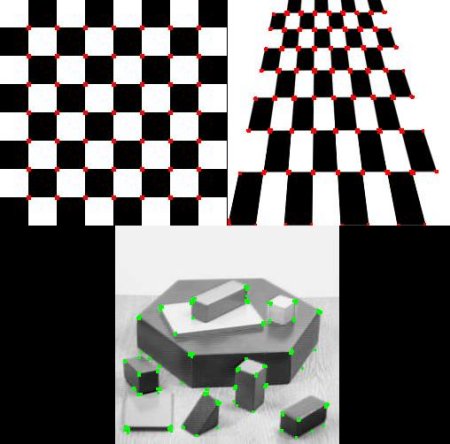

Aşağıda sonuç gösterilmektedir:

Alt Piksel Hassasiyetiyle Köşe Tespiti

Bazen köşeleri maksimum hassasiyetle bulmanız gerekebilir. OpenCV, alt piksel hassasiyetiyle tespit edilen köşeleri daha da geliştiren cv.cornerSubPix() fonksiyonuna sahiptir. Aşağıda bir örnek verilmiştir. Harris köşelerini bulduktan sonra bu köşelerin centroidlerini fonksiyona geçiriyoruz. Harris köşeleri kırmızı piksellerle, rafine edilmiş köşeler ise yeşil piksellerle işaretlenir:

import numpy as np
import cv2 as cv

filename = 'chessboard2.jpg'
img = cv.imread(filename)
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

# Harris köşelerini bul
gray = np.float32(gray)
dst = cv.cornerHarris(gray, 2, 3, 0.04)
dst = cv.dilate(dst, None)
ret, dst = cv.threshold(dst, 0.01 * dst.max(), 255, 0)
dst = np.uint8(dst)

# Centroidleri bul
ret, labels, stats, centroids = cv.connectedComponentsWithStats(dst)

# Durma ve köşeleri rafine etme kriterini tanımla
criteria = (cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER, 100, 0.001)
corners = cv.cornerSubPix(gray, np.float32(centroids), (5, 5), (-1, -1), criteria)

# Çiz
res = np.hstack((centroids, corners))
res = np.int0(res)
img[res[:, 1], res[:, 0]] = [0, 0, 255]
img[res[:, 3], res[:, 2]] = [0, 255, 0]

cv.imwrite('subpixel5.png', img)

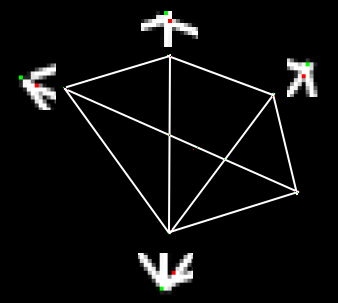

Aşağıda bazı önemli konumların yakınlaştırılmış pencerede gösterildiği sonuç verilmiştir:

Kaynak: OpenCV Python Tutorials — Orijinal Döküman
